ENCHUFES Y COPLAS | Baja tensión

CONECTOR 2 KV

Usados en operaciones de minería subterránea, cielo abierto (tajo), energía, barcos, trenes, etc. Son medios seguros y rápidos para conectar cables portátiles con capacidades hasta 2000V y 630 amperios con conductores de cobre para equipos como:

  • Jumbos
  • Scoops
  • Dragas
  • Tableros o cajas de distribución
  • Túneles
  • Extensiones/empalmes de cables
Ficha Técnica
conector-2kv-1conector-2kv-1
conector-2kv-2conector-2kv-2
conector-2kv-4conector-2kv-4
conector-2kv-5conector-2kv-5

Características

  • Tensión de servicio: 600/2000 VAC y 250 VDC.
  • Amperaje: 100-630 AMP.
  • Temperatura de operación: 90ºC.
  • Temperatura de ambiente: 20 a 40 ºC.
  • Hermeticidad: IP67.
  • Altura de operación: 5500 MSNM.
Play Video

Ventajas

  • Compatibilidad.
    Son compatibles con la mayoría de conectores existentes en el mercado.
  • Tracción.
    Alta resistencia a la tracción y al arrastre.
  • Contactos Individuales.
    Todos los contactos de cobre y bronce pueden de ser despiezados, además se pueden cambiar las piezas deterioradas por el uso sin necesidad de cambiar todo el Coupler.
  • Unión Cable-Contacto.
    Contiene 02 prisioneros y soldadura de estaño, lo que garantizan una conductividad total entre los dos elementos.
conector-swift-lock-jointconector-swift-lock-joint
conector-swift-lock-joint-02conector-swift-lock-joint-02
conector-swift-lock-joint-03conector-swift-lock-joint-03

NUEVA SERIE C: CONECTOR SWIFT LOCK JOINT, 2KV.

  • Acondicionado para herramienta de ajuste.
  • Conector modular con contactos extraíbles.

Protege la unión de cables-contactos al 100 % al estar la conexión dentro del mismo conector y fijar la chaqueta del cable desde la capucha y asegurarla con abrazaderas de ajuste.

Ficha Técnica

Características

  • Corriente: 160, 250, 325 A.
  • Hermeticidad: IP66.
  • Altura de Operación: Hasta 5500 msnm.

Aplicaciones

  • Para conexión de cables portátiles aéreos.
  • Tableros de distribución.
  • Jumbos, scoops, bombas, ventiladores, etc.

CONECTOR SWIFT LOCK JOINT

Para conexión de cables portátiles aéreos.

El cuerpo aislante es un polímero EPDM especialmente formulado para uso minero, tenemos presentaciones en cuerpo moldeado (el enchufe de cuerpo vulcanizado) y en la alternativa de conector extraíble (enchufe con contactos desarmables) los contacto de cobre electrolítico 99,99 % puro – libre de oxígeno son mecanizados cuidadosamente en maquinaria de última generación CNC para garantizar una óptima precisión y un mejor contacto hembra/macho de los conectores, su instalación de cable a cable y tableros de distribución es muy sencilla solo se necesita una llave allen.

Ficha Técnica
conector-swift-lock-joint-2conector-swift-lock-joint-2
conector-swift-lock-joint-3conector-swift-lock-joint-3

Características

  • Tensión de servicio: 600/2000 VAC y 250 VDC.
  • Amperaje: 100-630 AMP.
  • Temperatura de operación: 90ºC.
  • Temperatura de ambiente: 20 a 40 ºC.
  • Hermeticidad: IP67.
  • Altura de operación: 5500 MSNM.

Aplicaciones

  • Para conexión de cables portátiles aéreos.
  • Tableros de distribución.
  • Jumbos.
  • Scooptrams.
  • Bombas, Ventiladores, Boomers, etc.
conector-unipolar-1conector-unipolar-1
conector-unipolar-2conector-unipolar-2
conector-unipolar-3conector-unipolar-3

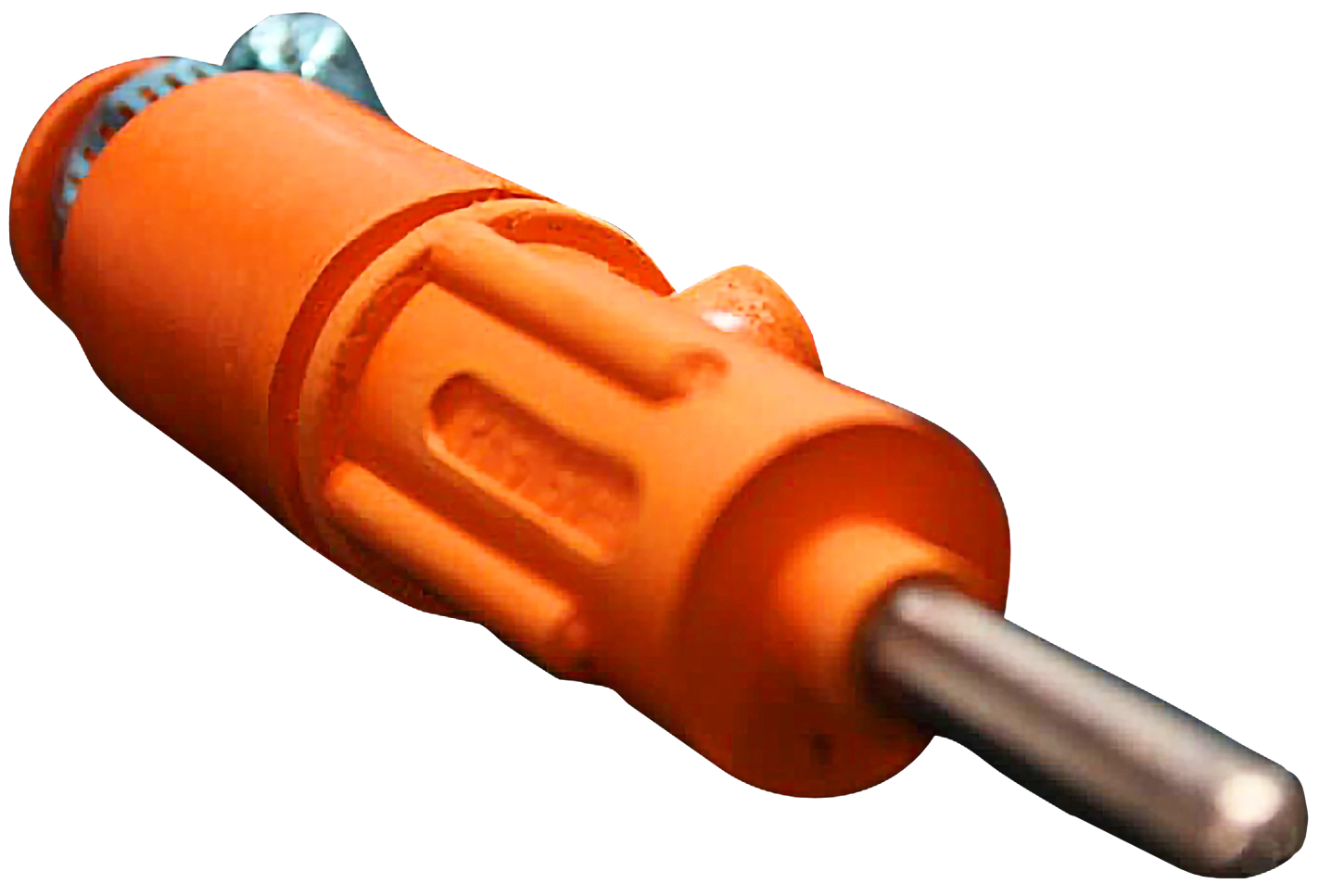

CONECTOR UNIPOLAR

Conectores herméticos, resistentes a golpes, impactos, a prueba de agua, humedad y polvo, el cuerpo aislante está hecho de EPDM (caucho) que le da gran resistencia y flexibilidad.
Ficha Técnica

Características

  • Tipos: Aéreos y Murales (macho y hembra) ideal para servicio extrapesado.
  • Temperatura de Servicio: 90º C.
  • Temperatura de Ambiente: 20º C a 40º C.
  • Altura de Operación: 5500 MSNM.

Aplicaciones

  • Cables unipolares para alimentación.
  • Máquina de soldar.
  • Tableros eléctricos.
  • Scoopstrams.
  • Otros circuitos y maquinas con orientación unipolar.

CONECTOR TIPO OVAL

Son conectores monofásicos y monofásicos + tierra y polipolares de cuerpo plano para servicio extra pesado para uso en minería, construcción e industria. Su forma plana ocupa poco espacio y lo hace ideal para áreas estrechas, el cuerpo del conector es caucho EPDM especialmente formulado para uso minero de alto nivel dieléctrico. El conector soporta el trabajo pesado, golpes, impactos, agentes contaminantes de las minas, el ozono y rayos ultravioletas, son herméticos a prueba de humedad,agua y polvo.
Ficha Técnica
conector-tipooval-1conector-tipooval-1
conector-tipooval-2conector-tipooval-2
conector-tipooval-3conector-tipooval-3

Características

  • Voltaje: 600/1000 VAC.
  • Temperatura ambiente: 90 ºC Continuos.
  • Temperatura de servicio: 20 a 40 ºC.
  • Altura de operación: 5500 MSNM.
  • Hermeticidad: IP-65 (Nema 12 Nema 4X).
  • Conexión aérea cable a cable para tablero mural.

Aplicaciones

  • Iluminación.
  • Cableado provisional mantenimiento y emergencias.
  • Máquina de soldar.
nada

INNOVAMOS PARA OFRECER UNA MEJOR PERFORMANCE A SUS OPERACIONES

nada

Otros Productos

Couplers hasta 25000 Voltios, bajo el estándar internacional CSA y/o AS/NZS con configuración de 3 Fases + Tierra + Piloto.
